Sissejuhatus

Söekaevanduse äravoolu on lihtne alahinnata. Vesi siseneb süvendisse pärast tugevat vihmasadu, koguneb madalatesse kohtadesse, imbub maa-alustesse rajatistesse või voolab läbi häiritud pinnase. Vahetu ülesanne on see eemaldada. Raskem ülesanne on kuivendusvõrgu korrashoid, samal ajal kui kaevanduskeskkond muutub.

Austraalia söetööde puhul võib drenaažitaristu kokku puutuda sademete, muutuvate pinnasetingimuste, kaevetöödega seotud pinnase liikumise, söövitava ümbruse ja raskete sõidukite koormuste kombinatsiooniga. Toru, mis töötab hästi madalas kaevikus, võib sattuda väga erinevale pingele, kui see maetakse väljaveotee alla või paigaldatakse läbi kaevandamistegevusest mõjutatud pinnase.

See on kohtHDPE kaheseinaline gofreeritud toruväärib kaalumist – mitte universaalse lahendusena iga kaevanduste äravoolusüsteemi jaoks, vaid praktilise võimalusena sobivate gravitatsioonivooluga drenaažirakenduste jaoks.

Tõeline probleem on sageli pinna all

Drenaažitoru ebaõnnestub harva ühe isoleeritud teguri tõttu. Ümbritsev pinnas, paigalduskvaliteet ja veetingimused võivad probleemile kaasa aidata.

Kaaluge drenaažitoru, mis on paigaldatud söehoidla kõrvale või kaevanduse juurdepääsutee alla. Veokid laadivad korduvalt maad selle kohal. Vihmavesi küllastab ümbritseva pinnase. Aja jooksul võib kohalik settimine või ebaühtlane tugi muuta seda, kuidas koormused maetud torule üle kantakse.

Jäik toru ja painduv toru reageerivad nendele tingimustele erinevalt. Jäik toru võib olla mõranemise suhtes haavatav, kui diferentsiaalne settimine tekitab kontsentreeritud pingeid. Painduv toru võib välise koormuse mõjul teatud määral deformeeruda, kuid see ei muuda seda kahjustuste suhtes immuunseks. Liigne deformatsioon, halb allapanu, ebapiisav külgtugi või ebasobiv tagasitäitmine võivad torustikku siiski kahjustada.

aastal avaldatud uurimustööPinnase dünaamika ja maavärinate tehnika2025. aastal uuris maetud HDPE topeltseinaga gofreeritud torusid, mis allutasid toru ja ümbritseva liiva vahelise külgsuunalise suhtelise liikumise. Uuring toob esile olulise inseneripunkti: maetud toru reaktsioon sõltub selle geomeetriast, jäikusest ja vastastikmõjust ümbritseva pinnasega, mitte ainult polümeermaterjalist endast.

Kaevanduse äravoolu puhul tähendab see, et maetud toru toimivust tuleks arvesse võtta koos kaeviku, allapanu ja tagasitäite konstruktsiooniga. Toru on süsteemi üks osa.

Miks on HDPE kaheseinalisel gofreeritud torul erinev disain?

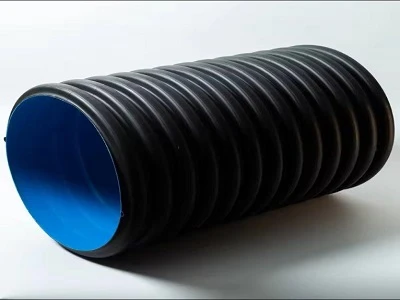

HDPE kaheseinalise gofreeritud toru eripäraks on selle kaheseinaline konstruktsioon.

Sisesein on sile, tagades pideva vee läbipääsu. Välissein on gofreeritud profiiliga, mis suurendab rõnga jäikust, ilma et kogu torusein oleks kindel ja paks.

Need kaks funktsiooni vastavad erinevatele nõuetele.

Sile sisepind toetab gravitatsioonivoolu äravoolu, piirates sisemise pinna ebatasasusi. Samuti võib see muuta rutiinse kontrolli lihtsamaks kui tugeva tekstuuriga sisepind. Tegelik hüdrauliline võimsus sõltub siiski siseläbimõõdust, kaldest, voolu sügavusest, sisselaske tingimustest ja setete või prahi olemasolust.

Laineline välispind tagab konstruktsiooni jäikuse väliste koormuste vastu. See on eriti oluline maetud drenaažiliinide puhul, kus pinnase surve ja liikluskoormus võivad olla olulisemad kui siserõhk.

Eristamine on oluline, sestHDPE kaheseinaline gofreeritud toru on üldiselt ette nähtud survevabaks äravooluks, mitte survestatud kaevandusvee ülekandeks. Kui pumbad tekitavad püsivat siserõhku, on selle asemel vaja sobivat rõhuga torusüsteemi.

Neli tingimust, mis väärivad söekaevanduses tähelepanu

1. Raskete sõidukite laadimine

Kaevanduste juurdepääsuteed ja kivisöe käitlemisalad võivad maetud infrastruktuuri allutada korduvale väliskoormusele. Küsimus ei ole lihtsalt selles, kas toru on valmistatud HDPE-st, vaid kas selle rõnga jäikus ja paigaldatud konfiguratsioon vastavad tegelikule matmissügavusele ja koormustingimustele.

Kerge liiklusega teepeenra all olev toru ei nõua tingimata samasuguseid konstruktsioonilisi spetsifikatsioone kui tihedalt kasutatava veotee all olev toru.

Sel põhjusel tuleks valikuprotsessis arvesse võtta pinnaliiklust, katte sügavust, pinnase omadusi ja paigalduskvaliteeti. Teatud tingimustes võib vaja minna kõrgemat rõnga jäikuse klassi, kuid see tuleks valida pigem tehniliste nõuete hulgast, mitte suvaliselt.

2. Ebaühtlane asustus

Kaevetööd, põhjavee tingimuste muutus ja maapinna muutuv koostis võivad tekitada diferentsiaalse liikumise. Painduv toru võib taluda piiratud deformatsioone, kuid selle liitekohad ja ümbritsev pinnas peavad samuti toimima.

Hästi läbimõeldud paigaldus vajab seetõttu sobivat allapanu, ühtlast külgtuge ja korralikult tihendatud täitematerjali. Ainult toru jäikuse suurendamine ei saa parandada halvasti ettevalmistatud kaevikut.

Häiritud maapinda ületavate drenaažiliinide puhul peaksid insenerid kaaluma, kus on kõige tõenäolisem settimine ja kas torude trass, ühenduskoha konstruktsioon ja paigaldusmeetod suudavad eeldatava liikumisega arvestada.

3. Sademed ja muutuv veetase

Sademed võivad kiiresti suurendada äravoolu ja kaevanduse äravooluvõrku sattuva vee hulka. Mõnes piirkonnas peavad äravoolusüsteemid koguma ka põhjavett või juhtima vett ala madalatest osadest.

Toru läbimõõt, kalle, sisselaskevõimsus ja tühjenduskorraldus määravad, kas süsteem suudab kanda nõutavat voolu. Sile sisesein on kasulik, kuid see ei suuda kompenseerida alamõõdulist äravoolutoru või halvasti projekteeritud väljalaskeava.

Asjakohased on ka sete ja praht. Kui äravool kannab peeneid osakesi või muid tahkeid aineid, peaks äravoolu paigutus arvestama sademete moodustumise tõenäosust madalatel punktidel, muutusi kaldes või ristmikel.

4. Söövitavad pinnasetingimused

Söekaevanduste keskkond on märkimisväärselt erinev. Põhjavesi ja ümbritsevad pinnased võivad sisaldada aineid, mis ründavad tavapäraseid metallmaterjale. HDPE pakub vastupidavust paljudele levinud keemilistele keskkondadele, kuigi ühilduvust tuleb kontrollida tegeliku veekeemia, temperatuuri ja kokkupuutetingimustega.

See on eelis, mida tasub hinnata, kui korrosioon on korduv hooldusprobleem. Seda ei tohiks tõlgendada garantiina, et igasugune kokkupuude kemikaalidega on kahjutu.

Enne lõpliku materjali spetsifikatsiooni kinnitamist tuleks arvesse võtta ümbritsevat keskkonda, töötemperatuuri ja hoolduse ajal kasutatud puhastuskemikaale.

Paigaldus võib olla sama oluline kui toru

Paindlikud maetud torujuhtmed sõltuvad toru ja ümbritseva pinnase vastasmõjust. Seetõttu väärivad paigaldusdetailid rohkem tähelepanu, kui need hanke käigus sageli saavad.

Sobiv paigaldus hõlmab tavaliselt ettevalmistatud kaevikut, sobivat aluspinda, toru hoolikat positsioneerimist, õigesti kokkupandud liitekohti ja tagasitäite paigaldamist ja tihendamist kontrollitud etappides. Erilist tähelepanu tuleb pöörata toruharude – toru kõige laiema sektsiooni kõrval ja veidi allapoole jäävatele aladele – kuna ebapiisav tugi seal võib põhjustada liigset deformatsiooni.

Nõutavad protseduurid sõltuvad toru konstruktsioonist, maapinna tingimustest ja projekti spetsifikatsioonidest. Sügav mattumine, põhjavesi, ebastabiilne maapind ja suur pinnakoormus võivad vajada täiendavat tehnilist hindamist.

Samuti on oluline liigeste terviklikkus. Isegi kui toru korpus töötab ettenähtud viisil, võivad valesti kokkupandud ühendused võimaldada infiltratsiooni, lekkimist või pinnase migratsiooni. Drenaažisüsteemides võivad need probleemid areneda järk-järgult ja jääda märkamatuks, kuni hooldus muutub keeruliseks.

Projektide puhul, mis hõlmavad märkimisväärset maapinna liikumist, peaksid insenerid hindama nii torude deformatsiooni kui ka liigeste toimivust, selle asemel, et eeldada, et liini kaitseb ainult paindlikkus.

Mida avalikud kaevandusprojektid meile räägivad

Avalikult dokumenteeritud Austraalia kaevandusprojektid näitavad vee transportimise ja äravoolu käsitlemise tähtsust laiema kaevanduste infrastruktuurisüsteemi osana.

Oaky Creeki söekaevanduses Queenslandis hõlmas dokumenteeritud projekt ligikaudu 8 km pikkust toorveetorustikku, milles kasutati HDPE toru surveklassides PN12.5 ja PN10. Liin edastas toorvee valgalalt pöördosmoositehasesse. See on asurve-vee ülekande näide, mitte tõend selle kohta, et kasutati topeltseinalist lainepapist äravoolutoru. See illustreerib, miks on torumaterjalide määramisel oluline teha vahet drenaaži ja survevee edastamise vahel.

Teised Austraalia kaevandusprojektid on samuti kasutanud HDPE torujuhtmeid süvendite veetustamiseks. Toru läbimõõtu, rõhuklassi, ühendussüsteemi ja paigalduskorraldust tuleb arvestada iga projekti nõuete kontekstis.

Neid näiteid ei tohiks käsitleda tõendina selle kohta, et iga kaevanduse jaoks sobib üks torukonstruktsioon. Pigem näitavad need, et kaevandusveesüsteemidel on erinevad ülesanded ja toode peab vastama ülesandele, mida sellelt oodatakse.

Kuhu HDPE kaheseinaline gofreeritud toru sobib ja kuhu mitte

HDPE topeltseinaga gofreeritud toru tasub hinnata gravitatsioonivoolu drenaaži jaoks sobiva kaevanduse infrastruktuuri ümber, sealhulgas saidi äravoolu kogumiseks, maa-aluseks drenaažiks ja teid või tööstusalasid teenindavateks drenaaživõrkudeks.

See ei ole automaatselt õige valik iga kaevanduse äravooluna kirjeldatud rakenduse jaoks.

See eristamine on hankemeeskondade jaoks oluline. Odavaim toru meetri kohta ei pruugi olla selle kasutusea jooksul kõige odavam drenaažilahendus. Paigaldusraskused, juurdepääs remondile, kaevandustegevuse katkestused ja ummistunud või kahjustatud liini tagajärjed võivad mõjutada kogumaksumust.

Mida tuleks enne tellimist kontrollida?

Selle asemel, et valida toode ainult nimiläbimõõdu põhjal, peaks kaevandusprojekti meeskond kindlaks määrama tingimused, millega torujuhe tegelikult kokku puutub.

Kõige kasulikum lähteteave sisaldab nõutavat siseläbimõõtu, hinnangulist vooluhulka, matmissügavust, pinnakoormust, pinnase omadusi, põhjavee tingimusi ja seda, kas liin töötab gravitatsiooni või rõhu mõjul.

Seejärel tuleks kohaldatavat rõnga jäikuse klassi kontrollida projekti kavandi ja asjakohase tootestandardi alusel. Sõltuvalt turust ja spetsifikatsioonidest võivad struktureeritud seinaga polüetüleenist äravoolusüsteemide puhul olla asjakohased sellised standardid nagu GB/T 19472.1, EN 13476 või ISO 21138. Konkreetne väljaanne, ulatus ja rakendatavus tuleks projekti ja tarnitava toote jaoks kinnitada.

Katsedokumentatsioon peaks vastama ka ostetavale tootele. Rõnga jäikus, rõnga painduvus, löögikindlus ja seina eralduskindlus on topeltseinaga gofreeritud torude puhul olulised kontrollid. Need testitulemused on kasulikumad kui üldised väited tugevuse kohta, kuna need tõendavad kindlaksmääratud omadusi kindlaksmääratud katsetingimustes.

Austraalia projektide puhul peaks ostja enne tellimist kinnitama nõutavad kohalikud spetsifikatsioonid ja aktsepteerimiskriteeriumid projekti inseneriga. Nõuetele vastavust ei tohiks kunagi eeldada lihtsalt seetõttu, et toru on valmistatud HDPE-st.

HDPE kaheseinaline gofreeritud toru: tehnilised andmed

Märkus.Rõnga jäikus mõõdab toru vastupidavust välisele deformatsioonile, mitte selle siserõhu reitingut. Valitud tootemudeli ja projekti nõuete jaoks tuleks kinnitada tegelikud spetsifikatsioonid, katsemeetodid ja kohaldatavad standardid.

Järeldus: äravoolu jõudlus algab õigest torukonstruktsioonist

Austraalia söekaevandustes peavad drenaažisüsteemid võitlema rohkemaga kui veega. Maapinna liikumine, väline koormus, põhjavee tingimuste muutumine ja paigalduskvaliteet võivad mõjutada torustiku pikaajalist toimimist.

HDPE kaheseinaline gofreeritud toru pakub sileda siseseina vee edastamiseks, gofreeritud väliskonstruktsiooni, mis tagab rõnga jäikuse, suhteliselt väikese kaalu ja vastupidavuse paljudele tavalistele söövitavatele keskkondadele. Sobivate survevaba drenaažirakenduste puhul tasub neid omadusi kaaluda korralikult projekteeritud kaevanduste äravoolusüsteemi osana.

Lõplik otsus peaks põhinema tegelikel asukohatingimustel, vajalikul hüdrovõimsusel, matmissügavusel, laadimistingimustel ja toote kontrollitud katseandmetel. Õige toru valimine ja õige paigaldamine võib aidata vähendada välditavat hooldust ja hoida kaevanduste äravoolu infrastruktuuri ette nähtud korras.

Luoyang Zhengju New Materials Technology Co., Ltd. toodab plasttorustiku tooteid, sealhulgas HDPE torusid ja drenaažilahendusi. Austraalia söekaevandusprojektide puhul on järgmiseks sobivaks sammuks nõutava läbimõõdu, rõnga jäikuse, paigaldustingimuste ja kohaldatavate katsenõuete võrdlemine tegeliku tootevaliku ja täiendavate dokumentidega.

Drenaažitoru ei tohiks paigaldamise päeval lihtsalt vett kanda. See peaks olema kavandatud osana maetud süsteemist, mis suudab jätkuvalt toimida saidi tegelikes maapinna- ja koormustingimustes.

KKK

1. Kas HDPE kaheseinaline gofreeritud toru sobib söekaevanduse äravooluks?

See võib sobida survevaba drenaažirakenduste jaoks, nagu sademevee kogumine, maetud drenaaž ja teatud maa-alused drenaažisüsteemid. Sobivus sõltub nõutavast vooluvõimsusest, väliskoormusest, matmissügavusest, maapinna tingimustest ja toote spetsifikatsioonidest.

2. Kas HDPE kaheseinaline gofreeritud toru talub raskeid kaevandussõidukite koormusi?

See võib sobida teede ja muude koormatud alade alla, kui selle rõnga jäikus, katte sügavus, aluskiht ja tagasitäide on eeldatavate koormuste jaoks õigesti kavandatud. Toru ei tohiks valida ainult materjali tüübi järgi; tuleb kontrollida projektipõhiseid struktuurinõudeid.

3. Kas kahekordse seinaga gofreeritud HDPE toru saab kasutada surve all oleva kaevandusvee jaoks?

Tavaline kaheseinaline gofreeritud drenaažitoru on üldiselt ette nähtud survevabaks kasutamiseks. Pumbaga kaevandusvee ülekandeks kasutage töörõhu ja asjakohaste liigpingetingimuste jaoks sobivat rõhuga torusüsteemi.

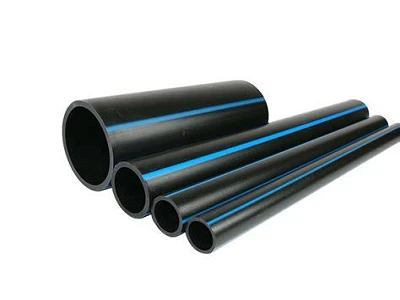

4. Mis vahe on HDPE kaheseinalise gofreeritud toru ja täisseinaga HDPE toru vahel?

Topeltseinalisel gofreeritud torul on sile sisesein ja laineline välispind, mis on loodud rõnga jäikuse tagamiseks maetud rakenduste jaoks. Täisseinaga HDPE-torul on pidev tahke sein ja see on saadaval sobivate veeülekande ülesannete jaoks rõhukindla konstruktsiooniga. Sobiv valik sõltub sellest, kas süsteem vajab raskusjõul äravoolu või survetransporti ning selle konstruktsioonilisi ja hüdraulilisi nõudeid.

5. Millist teavet on vaja kaevanduse HDPE drenaažitoru valimiseks?

Peamised üksikasjad hõlmavad vajalikku läbimõõtu, eeldatavat vooluhulka, matmissügavust, pinnakoormust, pinnase ja põhjavee tingimusi, paigaldusviisi ning seda, kas liin töötab gravitatsiooni või rõhu all. Enne hankimist tuleks kinnitada ka kohaldatav tootestandard, rõnga jäikus ja katsedokumentatsioon.

6. Kas HDPE toru on kaevanduskeskkonnas korrosioonikindel?

HDPE on vastupidav paljudele levinud söövitavatele keskkondadele, mis võib olla eeliseks mõne tavapäraste metallmaterjalide ees. Ühilduvus sõltub aga konkreetsetest kemikaalidest, kontsentratsioonidest, temperatuuridest ja kokkupuutetingimustest. Enne materjali heakskiitmist tuleks hinnata tegelikke kaevandusvee ja pinnase tingimusi.
