Sissejuhatus

Läga kaevandamine seab torujuhtmele kaks väga erinevat nõuet.

Esimene on surve.

Teine on kulumine.

Torujuhe võib pideva rõhu all transportida mineraalset suspensiooni, samal ajal kui tahked osakesed puutuvad korduvalt kokku toru sisemise seinaga. Kui toru valitakse ainult rõhuklassi järgi, võib mehaaniline nõue olla täidetud, kuid sisemist kulumisprobleemi eiratakse.

Seetõttu rakendatakseTerastraadiga tugevdatud PE torukaevandamiseks tuleb läga hinnata vastavalt tegelikule läga seisukorrale.

Surve on vaid üks osa probleemist

Kaevandussõnnik ei ole ühtlane vedelik.

See võib sisaldada purustatud maaki, mineraalosakesi, aherainet või muid tahkeid aineid. Nende kontsentratsioon, osakeste suurus, kõvadus ja voolukiirus mõjutavad otseselt torule mõjuvaid koormusi.

Samal ajal võib torustik töötada olulise siserõhu all.

See loob mehaaniliste ja hüdrauliliste nõuete kombinatsiooni.

Terastraadi tugevdus aTerasest traatvõrgust tugevdatud PE toruon mõeldud rõhu{0}}kandevõime parandamiseks, samas kui PE-sisemine kiht tagab sileda polümeerpinna ja vastupidavuse paljudele söövitavatele ainetele.

Kuid tugevdamist ei tohiks segi ajada äärmise kulumiskindlusega.

See eristamine on oluline läga transportimiseks mõeldud toru valimisel.

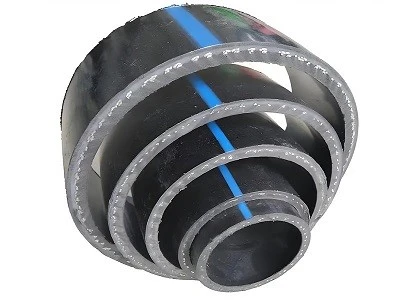

Kuidas on terastraadiga tugevdatud PE toru struktureeritud?

Terastraadiga tugevdatud PE-torus kasutatakse tavaliselt komposiitstruktuuri, mis koosneb sisemisest PE-kihist, terastraatvõrgust tugevduskihist ja välimisest PE-kihist.

Sisemine PE kiht puutub lägaga kokku.

Terastraatvõrk on paigaldatud toru seina sisse.

Välimine PE kiht kaitseb komposiitstruktuuri väliskeskkonna eest.

See loob survet{0}}kandva komposiittoru, mitte lihtsa PE-toru.

Terasest armatuur aitab vastu seista siserõhu põhjustatud deformatsioonile, samas kui PE-kihid tagavad korrosioonikindluse ja kaitsevad armatuuri.

info-400-300

图 1

Mis juhtub, kui läga rõhk muutub?

Kaevandussõnnikusüsteemid töötavad sageli pidevalt, kuid töötingimused ei ole alati püsivad.

Pumba võimsus võib muutuda.

Klappe saab avada või sulgeda.

Voolukiirused võivad erineda.

Kõrguste erinevused võivad rõhutingimusi muuta.

Need muudatused seavad torujuhtmele täiendavaid mehaanilisi nõudmisi.

Terastraadi tugevdus aitab torul säilitada konstruktsiooni stabiilsust rõhu all. See on üks põhjusTerasest traatvõrgust skelett torukonstruktsioone kaalutakse kaevandamise surverakenduste jaoks.

Valitud rõhuklass peab siiski vastama tegelikule süsteemile.

Toru ei tohiks valida lihtsalt sellepärast, et see sisaldab terastraati.

DN, PN, temperatuur ja töötingimused jäävad oluliseks.

info-400-300

图 2

Aga läga kulumine?

See on koht, kus ostjad peavad vaatama toru nimest kaugemale.

PE-l on suhteliselt sile sisepind ja see toimib hästi paljudes lägarakendustes. Suures koguses kõvasid osakesi sisaldav läga võib aga põhjustada märkimisväärset hõõrdumist.

Osakeste kõvadus on oluline.

Osakeste suurus on oluline.

Tugev kontsentratsioon on oluline.

Voolukiirus on oluline.

Toru läbimõõt ja voolusuuna muutused mõjutavad ka kohalikku kulumist.

Mõõduka läga kasutamise korral võib tugevdatud PE pakkuda kasulikku kombinatsiooni survevõimest ja korrosioonikindlusest.

Väga abrasiivse mineraalse lobri puhul, eriti kui kõvasid osakesi transporditakse pidevalt suurel kiirusel, võib osutuda vajalikuks UHMWPE kaevandustoru või muu kulumiskindel konstruktsioon{0}}.

Õige otsus algab seega pigem lägast kui torusildist.

Miks on PE sisemine kiht oluline?

Sisemine PE kiht loob pinna, mis puutub vahetult kokku lägaga.

Selle sujuvus võib aidata vähendada voolutakistust, samas kui selle keemiline vastupidavus pakub kaitset paljude kaevandusvedelike eest.

See on eriti asjakohane, kui läga sisaldab lahustunud sooli, happelisi või leeliselisi komponente või protsessiga seotud{0}}kemikaale.

Terasest tugevdus ise ei ole ette nähtud transporditava ainega kokkupuutumiseks.

PE-kiht eraldab armatuuri sisekeskkonnast.

See liitstruktuur on a üks määravaid omadusiTerasest traatvõrgust tugevdatud PE toru.

Tüüpilised rakendused

Terastraadiga tugevdatud PE-toru võib kaaluda kaevandamisel lägasüsteemides, kus rõhu jõudlus on oluline nõue ja läga omadused ühilduvad PE sisekihiga.

Võimalikud rakendused hõlmavad valitud maagi läga torusid, mineraalide käitlemissüsteeme ja survesektsioone kaevandustehastes.

Kõrge tahke kontsentratsiooniga või tugevate abrasiivsete omadustega aheraine puhul tuleks enne torukonstruktsiooni valimist hinnata tegelikku kulumisseisundit.

Tüüpilised tooteparameetrid

Parameeter	Tüüpiline spetsifikatsioon
Toode	Terastraadiga tugevdatud PE toru
Struktuur	PE + terastraatvõrk + PE
Nominaalne läbimõõt	DN50–DN600
Surve reiting	Kuni PN2,5 MPa, olenevalt spetsifikatsioonist
Töötemperatuur	Vastavalt tegelikule PE materjalile ja toote spetsifikatsioonile
Keskmine	Läga, aheraine ja ühilduva kandja kaevandamine
Tugevdamine	Kõrge{0}}tugev terastraatvõrk
Paigaldamine	Maapinnast kõrgemal, kraavi või maetud

Kuidas tuleks lägatorustikku täpsustada?

Ostja peaks pakkuma rohkemat kui "kaevandussõnnikut".

Meedium tuleks tuvastada.

Tuleb esitada tahke kontsentratsioon.

Esitada tuleks osakeste suurus ja võimaluse korral osakeste kõvadus.

Töörõhk tuleks kinnitada.

Samuti tuleks lisada töötemperatuur.

Torujuhtme pikkus ja paigaldusviis on üldise spetsifikatsiooni jaoks olulised.

Need üksikasjad võimaldavad hinnata torukonstruktsiooni tegeliku kasutusseisundi suhtes.

KKK

Kas terastraadiga tugevdatud PE-toru saab kasutada läga kaevandamiseks?

Seda võib kaaluda sobivate lägatingimuste puhul. Tegelik valik sõltub läga kontsentratsioonist, osakeste suurusest, kõvadusest, kiirusest, rõhust ja temperatuurist.

Kas terastraat muudab toru kulumiskindlaks-?

Terastraat annab peamiselt konstruktsiooni tugevdamise. Seda ei tohiks käsitleda peamise-kulumiskindla kihina.

Kas terastraatvõrgust skeletttoru sobib aheraine jaoks?

Seda võib kaaluda sobivate aherainesüsteemide puhul, eriti kui rõhu tugevdamine on oluline. Väga abrasiivsed jäägid nõuavad eraldi kulumishinnangut.

Miks on sisemine PE kiht oluline?

See loob läga kontaktpinna ja eraldab transporditava aine terasarmatuurist.

Läga määrab toru struktuuri

Kaevandussõnniku torustikku ei saa valida ainult rõhuklassi järgi.

Terastraadi tugevdus vastab konstruktsiooni- ja rõhunõuetele. PE-kihid tagavad korrosioonikindlad sise- ja välispinnad.

Kuid läga ise määrab, kas see kombinatsioon on sobiv.

Sobivate tingimuste jaoksTerastraadiga tugevdatud PE toru, Terasest traatvõrgust tugevdatud PE torujaTerasest traatvõrgust skelett torupakkuda tugevdatud PE-konstruktsiooni kaevandamise survetorustike jaoks, kus on vaja nii mehaanilist tugevdust kui ka PE-kaitset.
