Sissejuhatus

Abrasiivne kaevandusmass võib torujuhtme sisepinda kulutada kaua enne, kui välispind on nähtavaid kahjustusi. Sel põhjusel kaaluvad kaevandusoperaatorid sageli materjale, mis võivad vajaliku rõhu ja töötingimustega toimetulekul hõõrdumisele vastu pidada.

UHMWPE tahke seinaga toru ja UHMWPE voodriga terastoru kasutavad kulumiskindla tööpinnana ülikõrge molekulmassiga polüetüleeni. Nende struktuur on aga erinev. Täisseinaga torus kasutatakse toruseina enda jaoks UHMWPE-d, samas kui vooderdatud terastoru ühendab sisemise UHMWPE vooderduse välise teraskestaga.

See erinevus mõjutab rohkem kui materjalide loetelu. See mõjutab konstruktsiooni tuge, kaalu, ühendusi, paigaldust ja hooldust. Kahe konstruktsiooni mõistmine aitab ostjatel teha oma lägatorustiku jaoks teadlikuma valiku.

1. Kuidas kaks torukonstruktsiooni erinevad

UHMWPE täisseinaga toru on valmistatud UHMWPE-st kui peamise toruseina materjalist. Sama sein moodustab toru sisepinna ja konstruktsioonikorpuse.

UHMWPE-voodriga terastoru kasutab teistsugust paigutust. Terastoru moodustab välimise konstruktsiooni kesta, samas kui UHMWPE tagab transporditavale keskkonnale avatud sisemise voodri.

Võrdlusüksus	UHMWPE täisseinaga toru	UHMWPE voodriga terastoru
Peamine struktuur	UHMWPE toru sein	Terasest kest UHMWPE voodriga
Sisemine tööpind	UHMWPE	UHMWPE
Struktuuritoetus	UHMWPE seina ja torude täielik projekteerimine	Peamiselt teraskest ja täielik komposiitkujundus
Sisemine kulumiskindlus	Sõltub UHMWPE klassist, seina ja läga tingimustest	Sõltub voodri materjalist, paksusest ja läga tingimustest
Sisemine korrosioonikindlus	UHMWPE vastupidavus ühilduvale kandjale	UHMWPE vooder kaitseb sisepinda, kui see on terve
Suhteline kaal	Üldiselt kergem	Terasest kesta tõttu üldiselt raskem
Käitlemisnõuded	Sõltub läbimõõdust ja seina paksusest	Kaasake teraskesta kaal ja käsitsemisvajadused
Ühenduse disain	Peab vastama polümeertoru ja rõhu nõuetele	Peab mahutama nii teraskonstruktsiooni kui ka vooderdust
Tüüpiline kaalutlus	Kergekaaluline polümeertoru struktuur	Terasest toestatud konstruktsioon kulumiskindla sisepinnaga

Tabelis kirjeldatakse ehituslikke üldisi erinevusi. See ei kinnita, et ühel variandil on iga projekti puhul suurem survevõime või pikem kasutusiga. Need tulemused sõltuvad tegelikust toote disainist ja töötingimustest.

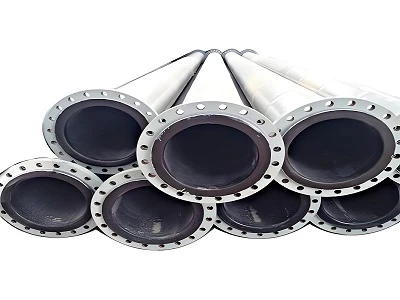

uhmwpe tailings tubing

2. Mis teeb UHMWPE täisseinaga toru atraktiivseks?

Täisseinaga UHMWPE toru ühendab sisemise kulumiskindla pinna ja toru korpuse ühes materjalistruktuuris.

Selle peamised omadused on kõrge kulumiskindlus, sile sisepind, madalad hõõrdeomadused, vastupidavus paljudele söövitavatele kemikaalidele ja suhteliselt väike kaal võrreldes paljude terastorusüsteemidega.

Läga transportimisel võivad need omadused aidata lahendada korduvat kokkupuudet osakestega ja korrosiooniprobleeme, mis võivad tekkida sobimatute materjalide puhul. Sile pind võib samuti aidata vähendada hõõrdetakistust, kuigi tegelik rõhukadu sõltub voolukiirusest, läbimõõdust, lobri omadustest ja torujuhtme geomeetriast.

Teine kaalutlus on käitlemine. Ilma terasest väliskestata võib toru olla kergem kui võrreldav terasel põhinev süsteem. See võib teatud transpordi- ja paigaldustoiminguid lihtsustada, kuid nõutavad tõsteseadmed ja tugikorraldused tuleb siiski kindlaks määrata toru tegelike mõõtmete ja kaalu järgi.

Täisseinaga UHMWPE toru ei sobi automaatselt iga rõhu või konstruktsiooninõuete jaoks. Ostjad peavad kinnitama valitud mudeli lubatud rõhu, seina paksuse, ühendussüsteemi ja paigaldustingimused.

3. Miks kasutada UHMWPE-voodriga terastoru?

UHMWPE voodriga terastoru ühendab endas kahte erineva funktsiooniga materjali.

Terasest kest annab konstruktsiooni korpuse, samas kui UHMWPE vooder tagab transporditava materjaliga kokkupuutuva sisepinna. Seda paigutust võib kaaluda siis, kui projekt nõuab terasest toega torukonstruktsiooni, kuid vajab ka paremat sisemist kulumiskindlust.

Olemasolevate terasel põhinevate torujuhtmesüsteemide puhul võib vooderdatud toru sobida ka teatud väljakujunenud konstruktsiooni- või ühenduskorraldustega. Ühilduvust olemasoleva infrastruktuuriga tuleb aga pigem kontrollida kui eeldada.

Vooder ja teraskest peavad koos toimima. Disain peab arvestama voodri kinnihoidmist, otsadetaile, ühendusi, töörõhku, temperatuuri ja kõiki tingimusi, mis võivad vooderdust kahjustada või kahjustada.

Terasest kest ei muuda sisemist vooderdust ebaoluliseks. Kui vooder on kahjustatud või eraldub, võib toru vastupidavus transporditavale keskkonnale muutuda. Seetõttu tuleks ülevaatus- ja hooldusprotseduurides arvesse võtta nii vooderdust kui ka teraskonstruktsiooni.

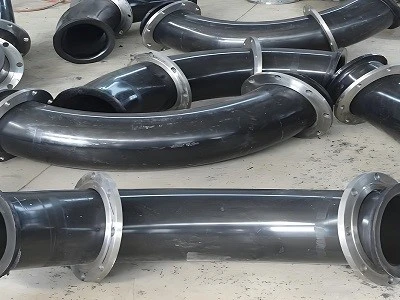

uhmwpe slurry pipe

4. Enne valiku tegemist võrrelge töötingimusi

Õige valik sõltub sellest, mida torujuhe peab tegema.

Projekti nõue	Küsimused, mida hinnata
Abrasiivne läga	Mis on osakeste suurus, kõvadus, kontsentratsioon ja kiirus?
Sisemine korrosioon	Milliseid kemikaale leidub ning millisel kontsentratsioonil ja temperatuuril?
Surve	Mis on normaalne ja maksimaalne eeldatav töörõhk?
Väline laadimine	Kas toru on maetud, paljastatud, toestatud või sõidukile mõjutatud?
Paigaldamine	Millised tõsteseadmed, marsruudile juurdepääs ja ühendusviisid on saadaval?
Hooldus	Kas kriitilisi sektsioone saab hõlpsalt kontrollida või asendada?
Olemasolev infrastruktuur	Kas uus toru peab olema ühendatud olemasoleva terassüsteemiga?
Projekti ökonoomika	Millised on materjali, paigalduse, hoolduse ja seisakuaega seotud tagajärjed?

Võrdluses tuleks arvesse võtta kogu torustiku süsteemi, mitte ühe toruosa ostuhinda. Paigaldusseadmed, ühendustööd, tuginõuded ja hoolduse juurdepääs võivad mõjutada projekti lõplikku otsust.

5. Surve ja ühenduse disain

Lubatava töörõhu määramiseks ei piisa ei materjali nimetusest ega terasarmatuuri olemasolust. Hinnang peab tulema valitud toru tootja projektist ja tehnilisest dokumentatsioonist.

Täisseinaga UHMWPE puhul peavad toru sein, läbimõõt, temperatuur ja ühenduskorraldus vastama rõhunõuetele. Vooderdatud terastoru puhul peavad teraskest, vooder, otsaühendused ja komposiitkonstruktsioon olema kasutustingimustega sobivad.

Ühendused väärivad erilist tähelepanu, kuna toru korpusel ja ühendusel ei pruugi olla identsed konstruktsioonipiirangud. Valitud süsteem peab määrama ühilduva ühenduse tüübi, rõhuklassi, tihendi või tihendi nõuded ja paigaldusprotseduuri.

Läga pikamaatranspordi puhul peaks projekteerimisel arvestama ka pumba tööd, kõrguse muutusi ja mööduvaid rõhutingimusi. Toru ei tohiks valida ainult tavalist töörõhku kasutades, kui süsteemis võib esineda olulisi rõhukõikumisi.

6. Paigaldus- ja hoolduskaalutlused

Täisseinaga UHMWPE toru ja UHMWPE vooderdusega terastoru võivad vajada erinevaid käsitsemisprotseduure, kuna nende kaal, konstruktsioonid ja ühendusdetailid erinevad.

Mõlema tüübi puhul peaksid paigaldajad kontrollima joondamist, tuge ja liigendi kokkupanekut. Liigne väliskoormus, kehv tugi või valed ühendused võivad tekitada probleeme isegi siis, kui sisemine materjal on kulumiskindluseks sobiv.

Vooderdatud terastoru puhul peaks kontrollikava hõlmama voodri seisukorda, kus kontrollimine on võimalik, eriti kohtades, mis on avatud nõudlikele voolutingimustele. Täisseinaga UHMWPE torude kontrollimisel tuleks arvesse võtta toru üldist seisukorda, ühendusi, välist koormust ja nähtavaid deformatsiooni või kahjustuste märke.

Hooldusvälbad peaksid põhinema kasutusajaloos, ülevaatuse leidudel ja rikke tagajärgedel, mitte üldisel kasutusea hinnangul.

KKK

1. Millisel torul on parem kulumiskindlus?

Mõlemad kasutavad sisemise töömaterjalina UHMWPE-d. Tegelik kulumiskindlus sõltub materjali kvaliteedist, voodri või seina paksusest, tootmiskvaliteedist, osakeste omadustest ja töötingimustest.

2. Kas täisseinaga UHMWPE toru on kergem kui vooderdatud terastoru?

Üldiselt jah, sest täisseinaga UHMWPE toru ei sisalda terasest väliskest. Tegelik kaal sõltub läbimõõdust, seina paksusest ja konkreetsest konstruktsioonist.

3. Kas UHMWPE voodriga terastoru sobib alati kõrgemale rõhule?

Ei. Lubatud rõhk sõltub kogu toote konstruktsioonist, sealhulgas teraskestast, vooderdist, otsaühendustest ja töötingimustest. Seda tuleks kinnitada tootja tehnilisest dokumentatsioonist.

4. Kas UHMWPE-ga vooderdatud terastoru saab transportida söövitavat läga?

Seda võib arvestada, kui UHMWPE vooder on keskkonnaga keemiliselt kokkusobiv ja kogu torusüsteem on töötingimuste jaoks sobiv. Ühilduvust tuleb kontrollida täpse keemilise koostise, kontsentratsiooni ja temperatuuri osas.

5. Millist varianti on lihtsam paigaldada?

Täisseinaga UHMWPE toru võib oma väiksema kaalu tõttu pakkuda käsitsemise eeliseid, kuid paigaldamine sõltub ka läbimõõdust, toru pikkusest, liite tüübist, juurdepääsust kohale ja tõsteseadmetest. Projekt peaks võrdlema kõiki paigaldusnõudeid.

6. Kumb on läga kaevandamiseks parem?

Kumbki variant pole üldiselt parem. Täisseinaga UHMWPE võib sobida projektidele, mis otsivad kerget polümeerist torukonstruktsiooni, samas kui vooderdatud terastoru võib sobida projektidele, mis nõuavad terasest toestatud konstruktsiooni. Valik peaks järgima projekti surve-, kulumis-, tugi- ja paigaldusnõudeid.

Järeldus

UHMWPE täisseinaga torud ja UHMWPE voodriga terastorud kasutavad sama üldist kulumiskindlat polümeeri, kuid rakendavad seda erinevates struktuurides.

Otsus peaks põhinema rõhunõudel, läga omadustel, mehaanilisel toel, paigaldusmeetodil, ühendustel ja hooldusplaanil. Nende tegurite võrdlemine annab kaevandusostjatele torujuhtme valimisel usaldusväärsema aluse kui ainult materjalide nimedele tuginemine.
